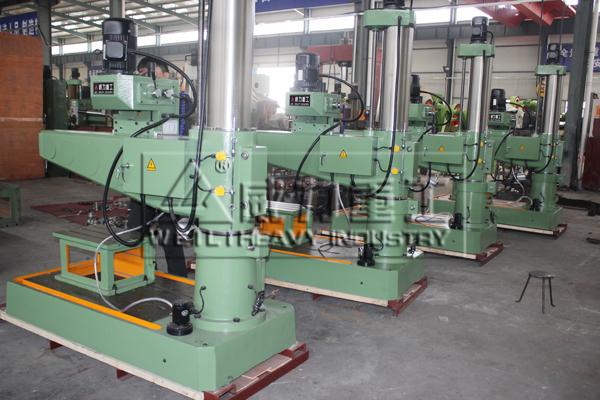

ZQ3040×13機械搖臂鉆床 單雙立柱40搖臂鉆床

ZQ3040×13機械搖臂鉆床 單雙立柱40搖臂鉆床

ZQ3040×13機械搖臂鉆床 單雙立柱40搖臂鉆床

ZQ3040×13機械搖臂鉆床是山東威力重工生產的一款孔加工設備,可以用來鉆孔、擴孔、鉸孔、攻絲及修刮端面等多種形式的加工,操作方便、靈活,適用范圍廣,具有典型性,也叫40搖臂鉆床,在機械加工業有著廣泛的應用,分為單立柱搖臂鉆床和雙立柱搖臂鉆床。

ZQ3040×13機械搖臂鉆床主要由六大部件組成:底座、內立柱、外立柱、搖臂、主軸箱及工作臺等部分組成。內立柱固定在底座的一端,在他的外面套有外立柱。外立柱可繞內立柱旋轉360度。結構簡單、操作簡便、造型美觀、能耗低。廣泛用于冶金、輕工、機械、五金、電機、電器、汽車維修、五金制造等行業。



ZQ3040×10機械搖臂鉆床技術參數
型號 單位 ZQ3040×10 ZQ3040×13
最大鉆孔直徑 mm 35/40 鑄鐵40 鋼件32
主軸中心至立柱母線 mm 1000-360 1300~360
主軸箱水平移動距離 mm 650 950
主軸端面至底座工作面 mm 1050-260 1050~260
主軸行程 mm 270 220
主軸圓錐度 MT4 MT4 MT4

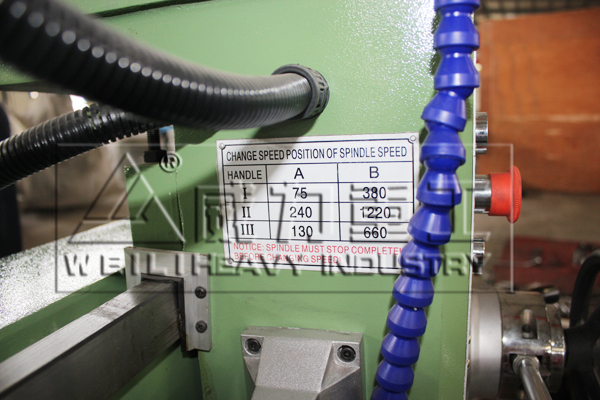

主軸轉速(6級) r/min 38-900 75-1100
主軸進給量 Mm/r 0.10-0.25 0.10-0.25
搖臂回轉角度 。 360 360
主電機功率 kw 3 2.2
升降電機功率 kw 0.75 1.1
重量 Kg 1530 1400
主機外形尺寸(長×寬×高) mm 1700×720×2230 1800×810×2200



ZQ3040×13機械搖臂鉆床性能特點:

1、ZQ3040×13機械搖臂鉆床機械偉動,機械夾緊,機械變速操作簡便

2、外觀造型美觀大方,總體布局勻稱協調.

3、搖臂自動升降,主軸自動進刀,生產效率高。

4、結構可靠,制造精良,保證了機床精度持久性。



ZQ3040×13機械搖臂鉆床電氣拖動特點及控制:

1、ZQ3040×13機械搖臂鉆床運動部件較多,為了簡化傳動裝置,采用多臺電動機拖動。例如采用4臺電動機拖動,他們分別是主軸電動機,搖臂升降電動機,液壓泵電動機和冷卻泵電動機,這些電動機都采用直接啟動方式。

2、為了適應多種形式的加工要求,ZQ3040×13機械搖臂鉆床主軸的旋轉及進給運動有較大的調速范圍,一般情況下多由機械變速機構實現。主軸變速機構與進給變速機構均裝在主軸箱內。

3、主運動和進給運動均為主軸的運動,為此這兩項運動有一臺主軸電動機拖動,分別經主軸傳動機構,進給傳動機構實現主軸的旋轉和進給。

4、在加工螺紋時,要求主軸能正反轉。搖臂鉆床主軸正反轉一般采用機械方法實現。因此主軸電動機僅需要單向旋轉。

5、搖臂升降電動機要求能正反向旋轉。

6、內外主軸的夾緊與放松、主軸與搖臂的夾緊與放松可用機械操作、電氣—機械裝置,電氣—液壓或電氣—液壓—機械等控制方法實現。若采用液壓裝置,則備有液壓泵電機,拖動液壓泵提供壓力油來實現,液壓泵電機要求能正反向旋轉,并根據要求采用點動控制。

7、ZQ3040×13機械搖臂鉆床搖臂的移動嚴格按照搖臂松開→移動→搖臂夾緊的程序進行。因此搖臂的夾緊與搖臂升降按自動控制進行。

8、冷卻泵電動機帶動冷卻泵提供冷卻液,只要求單向旋轉。

9、具有連鎖與保護環節以及安全照明、信號指示電路。



ZQ3040×13機械搖臂鉆床的保養工作:

ZQ3040×13機械搖臂鉆床 單雙立柱40搖臂鉆床
ZQ3040×13機械搖臂鉆床 單雙立柱40搖臂鉆床ZQ3040×13機械搖臂鉆床 單雙立柱40搖臂鉆床



ZQ3040×13機械搖臂鉆床的保養工作:

1、清洗機床外表及死角:拆洗ZQ3040×13機械搖臂鉆床各罩蓋,要求內外清潔、無銹蝕、無黃袍,漆見本色鐵見光。清洗導軌面及清除工作臺面毛刺。檢查補齊螺釘、手球、手板,檢查各手柄靈活可靠性。

2、主軸進刀箱保養:檢查油質,保持良好,油量符合要求。清除主軸錐孔毛刺。清洗液壓變速系統、濾油網,調整油壓。

3、潤滑系統檢查:清洗油氈,要求油杯齊全、油路暢通,油窗明亮。

4、搖臂及升降夾緊機構檢查:檢查調整升降機構和夾緊機構達到靈敏可靠。

5、冷卻系統檢查:清洗冷卻泵、過濾器及冷卻液槽。檢查冷卻液管路,要求無漏水現象。

6、電器系統檢查:清掃ZQ3040×13機械搖臂鉆床電機及電器箱內外塵土。關閉電源,打開電器門蓋,檢查電器接頭和電器元件是否有松動、老化。檢查限位開關是否工作正常。開門斷電是否起到作用。檢查液壓系統是否正常,有無漏油現象。各電器控制開關是否正常。
