Z3063×20液壓搖臂鉆床是山東威力重工生產的液壓變速搖臂鉆床中比較受歡迎的一款鉆床，鉆孔直徑63mm，臂長2米，也叫63搖臂鉆床，可以滿足絕大多數加工的需求，該型號搖臂鉆床采用液壓鎖緊、液壓變速，與機械型搖臂鉆床相比很大程度上減少操作人員的勞動強度，采用機械齒輪傳動，使用起來操作靈活、簡單、實用。Z3063×20液壓搖臂鉆床主要關鍵件選用高強度鑄鐵和特供鋼材，經專業化設備連續加工，確?；A(chǔ)部件精良。液壓3063鉆床采用液壓預選變速機構，可節省輔助時間，主軸正反轉，停車（制動），變速、空檔等動作，用一個手柄控制，操縱更為輕便快捷。

Z3063×20液壓搖臂鉆床適用范圍：

Z3063×20液壓搖臂鉆床用途廣泛的大型設備，該機工作效率高，加工誤差小，液壓預選變速，最大鉆孔直徑63mm，可在大中型零件上鉆孔、擴孔、鉸孔、锪平面及攻絲等工作，在配有相應工裝的條件下可以鏜孔，該機床操用靈活簡便，是制造及設備維修等行業理想的鉆孔設備。搖臂鉆床操作方便、靈活，適用范圍廣，具有典型性，特別適用于單件或批量生產帶有多孔大型零件的孔加工，是一般機械加工車間常見的機床。

Z3063×20液壓搖臂鉆床性能特點：

1、采用液壓預選變速機構，可節省輔助時間。

2、有完善的安全保護裝置和外柱防護。

3、在結構設計方面和在制造過程中，還采取了一系列有效措施，使得Z3063×20液壓搖臂鉆床的精度持久性和整機的使用壽命均為大延長。

4、搖臂導軌，外柱圓表面，主軸、主軸套筒及內外柱回轉滾道等處均進行了淬火處理，可長期保持搖臂鉆精度的穩定性，延長了使用壽命。

5、鉆孔位置調整方便：鉆孔位置調整時不需要搖手把使主軸箱沿?fù)u臂導軌移動，而只需要輕松推拉搖臂上一特定部位，即可使主軸方便、快捷地到達新的加工位置。

6、成本低：由于徹底摒棄了傳統搖臂鉆床的設計格局，在完全保留原有功能的前提下進行功能重組，結構優化，使得零部件大大減少，因而降低了成本。

7、主軸正反轉，停車(制動)，變速、空檔等動作，用一個手柄控制，操縱輕便。

8、主軸箱、搖臂、內外柱采用液壓驅動的菱形塊夾緊機構，夾緊可靠。

Z3063×20液壓搖臂鉆床的優勢：

1、精度好：從毛坯件進廠-----機加工車間-----裝配車間-----噴漆車間-----成品車間每一道程序都有專門的質檢，從而保證Z3063×20液壓搖臂鉆床產品出廠的絕對合格。

2、主軸有行程開關保護系統，在自動進給時，忘記松開自動進給會使主軸頂車，這個保護主軸不易被損壞

3、采取潤滑自軸承進入，充分的潤滑軸承，自軸承下來后到齒輪，從而增加齒輪的耐磨度，讓所有的運轉部件充分潤滑，只要勤換油，不要蠻操作，軸承、齒輪沒有壞的理由。

4、機械運轉：采用銅芯雙速電機正反轉高低速低速可直接攻絲。主軸正反轉采用手把控制，鉆孔，攻絲更加方便快捷！

5、立柱鎖緊裝置：我們的產品帶安全自動保護裝置，在工人忘記松開鎖緊的情況下，它可以自動斷電，防止搖臂升上去損傷升降箱！操縱系統集中在主軸箱上，變速靈活、方便，進給機械電器雙保險，安全。避免誤操作

6、蝸輪蝸桿潤滑系統：最早都是干磨，現在都是自動泵油潤滑系統，更好的延長Z3063×20液壓搖臂鉆床的使用壽命。

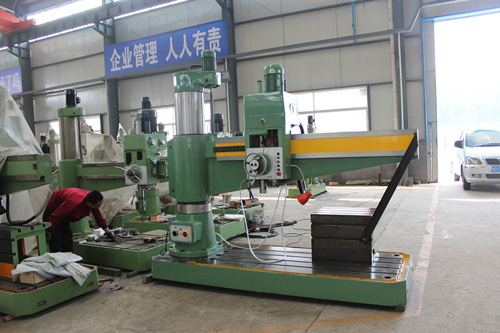

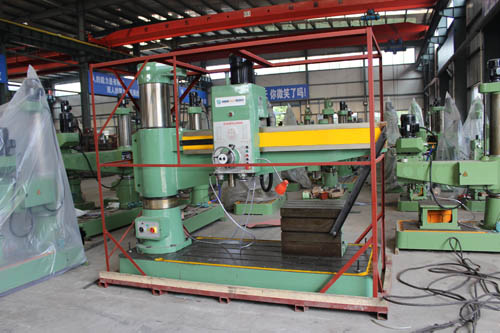

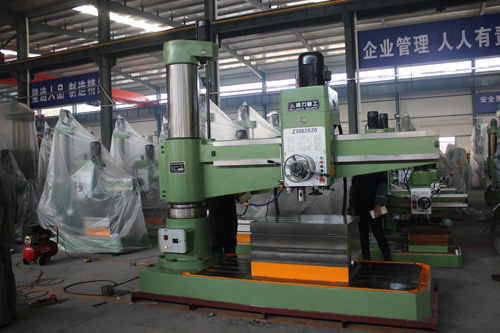

Z3063×20液壓搖臂鉆床實景拍攝：

Z3063×20液壓搖臂鉆床主要結構：

1、Z3063×20液壓搖臂鉆床主要由底座、內立柱、外立柱、搖臂、主軸箱及工作臺等部分組成。

2、內立柱固定在底座的一端，在他的外面套有外立柱，外立柱可繞內立柱回轉360度。

3、搖臂的一端為套筒，它套裝在外立柱做上下移動。由于絲桿與外立柱連成一體，而升降螺母固定在搖臂上，因此搖臂不能繞外立柱轉動，只能與外立柱一起繞內立柱回轉。

4、主軸箱是一個復合部件，由主傳動電動機、主軸和主軸傳動機構、進給和變速機構、機床的操作機構等部分組成。

5、主軸箱安裝在搖臂的水平導軌上，可以通過手輪操作，使其在水平導軌上沿?fù)u臂移動。

Z3063×20液壓搖臂鉆床主要運動形式：

1、Z3063×20液壓搖臂鉆床的主運動為主軸的旋轉運動；

2、進給運動為主軸的縱向進給；

3、輔助運動有：搖臂沿外立柱垂直移動，主軸箱沿?fù)u臂長度方向的移動，搖臂與外立柱一起繞內立柱的回轉運動。

Z3063×20液壓搖臂鉆床安全操作規程：

1、開車前，必須按照巡回檢查點仔細進行檢查，并按潤滑圖進行潤滑。

2、工作前必須將搖臂、主軸箱調到需要位置，并將各部夾緊后再工作。

3、裝卡工件必須牢固可靠，鉆通孔時，應事先在底面墊上墊塊。

4、工作前應根據工作材料、直徑和加工的方式（鉆孔、擴孔、攻絲等），按主軸箱上的調整圓盤表求出主軸的每分鐘轉速。

5、工作前，應根據工作材料和選用的鉆頭直徑，按主軸箱上的調整圓盤表求出主軸每轉的進給量。

6、調整鉆孔深度時，先用手移動主軸，使鉆頭按上工作后再把機動進給手柄的深度鎖緊螺母鎖好。

7、工作中必須經常檢查Z3063×20液壓搖臂鉆床設備動轉情況和潤滑系統的工作情況，如運轉和潤滑工作不良時應停止使用設備，應經常注意聲音。

8、必須經常檢查清除工作臺及導軌上、絲杠等處的鐵屑與油污，并保持周圍環境衛生。

9、鉆孔過程中鉆頭未退離工件前不得停車。攻絲時用操縱可逆結合子，使主軸正反轉，但必須注意將手柄放在固定槽中。
